Certificazione CE attrezzature per linee di anodizzazione verticale per la colorazione elettrolitica trattamento superficiale

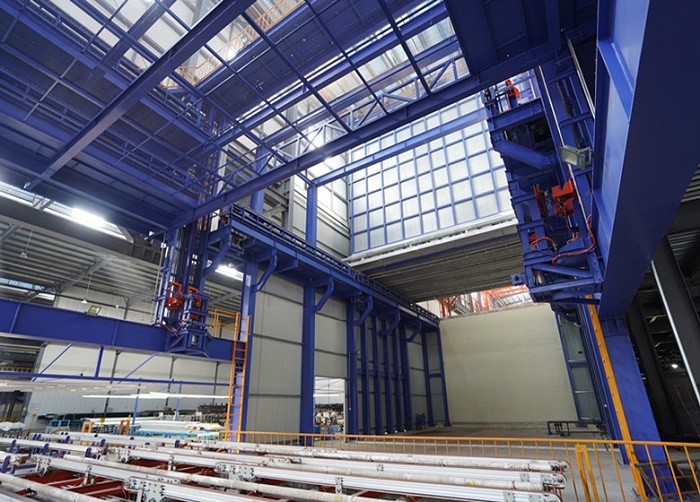

Apparecchiature per il trattamento verticale delle superfici di colorazione anodizzante per profili di alluminio

Questa proposta è destinata alla linea di produzione di anodizzazione verticale di profili di alluminio.

1. Dati di progettazione

A. Materiale anodizzante: Profilo in lega di alluminio

B, Descrizione del processo: carico, pretrattamento, anodizzazione, elettroli­si, colorazione, sigillamento, risciacquo con acqua calda, gocciolazione e scarico.

C. Specifiche del profilo anodizzante:

           a,dimensioni massime del profilo: 120 mm × L6.000 mm, media L6.000 mm

b,spessore della pellicola anodizzante:10-15μm

c,Elettrolisi e colorante: Sn+Ni

d,Area di superficie del profilo:450m2/tonnellata

e,densità di corrente elettrica 135 A/m2

f,4 serbatoi di H₂SO₄serbatoio di anodizzazione acido, il tempo di lavorazione sarà di circa 9,0 minuti

g,Lunghezza del serbatoio di lavorazione: 8,0 m, lunghezza effettiva 7,5 m

h,Manti di clip 7500 mm ÷ 55 mm/individuo=136 pezzi

2. Fornitura di energia e avvio

A,alimentazione:380V, 3Φ, 50Hz di alimentazione

B,Utilizzare un interruttore a bassa frequenza e convertire l'elettricità con un'efficienza molto elevata, ≥ 94%.

C,Struttura modulare dell'elettricità: 12KA/22V per ciascun armadio, costituito da 4 pezzi di singolo modulare 3KA/22V.

D,tensione di uscita diretta: da 5% a 100% nominale regolabile continuamente

E,corrente elettrica di uscita diretta: dal 5% al 100% nominale regolabile continuamente

F,Sistema di controllo utilizza controllo digitale, elevata efficienza e precisione di uscita stabile: ≤±0,2%

H,Tempo di avvio morbido: 1 ¢999S impostazione casuale

G,Tempo di spegnimento morbido: 1 ¢999S impostazione casuale

3.Fornitore di alimentazione dell'elettrolisi

         A,alimentazione elettrica dell'elettrolisi e della colorazione: 3 serie/serbatoio × 1 serbatoio 3 serie

B, raffreddamento: acqua

C,input di potenza per la prima volta: 3 fasi 380V 50 Hz ± 1 Hz

D,voltaggio di uscita in secondo tempo: ± 3 ‰ 30 V

4Sistema di raffreddamento

         A,Unità di raffreddamento:209,000 kilocalorie raffreddamento diretto a macchina centrifughe

B, torre di raffreddamento: torre quadrata di 600 T/h

C. Piscina di raffreddamento: 3*3*3m3 8mmA3 Acciaio rinforzato a fibre, supporto in acciaio

D, pompa di raffreddamento diretta: 55 kW 600 m³18 metri

E, pompa di raffreddamento indiretto: 22 kW 250 m³18 metri

F,Linea di circolazione per l'acqua di raffreddamento:tubo in PVC

5. Sistema di riscaldamento e controllo della temperatura (escluso il sistema a vapore)

A.Riscaldamento del serbatoio di tenuta: 316L tubo in acciaio inossidabile, valvola, flange DN40

B.Riscaldamento e raffreddamento dell'incisione alcalina: tubo in acciaio senza cuciture, valvola, flange DN40 serbatoio con doppi tubi 20m2

C.Riscaldamento del serbatoio dell'acqua calda304 tubo in acciaio inossidabile, valvola, flange DN40

D,tubo generale per vapore in officina:DN80 tubo in acciaio senza cuciture, valvola, flange circa 180 m

E. Valvola automatica e sistema di regolazione della temperatura: 5 serie

6. Capacità di produzione

       Capacità mensile: 3100 tonnellate o più/mese

7.Consumo d'acqua

      A,pressione di ingresso: 0.3mpa

B,Flusso di progettazione: 80m3/oraa)utilizzo effettivo: 40m3/Hour

8. Consumo di vapore

       Flusso: 2 tonnellate/ora,

Pressione: 0,8Mpa.

Caratteristica:Linea di produzione di anodizzazione automatica per le attrezzature di trattamento superficiale del profilo di alluminio.Economia di gas ed energia, risparmio di spazio.Alta qualità, elevata produttività, rivestimento liscio e durevole.

  La capacità produttiva e il livello tecnico dell'azienda hanno sempre occupato una posizione di primo piano nello stesso settore.e ha anche superato con successo la certificazione CE nel 2012Allo stesso tempo, i prodotti di alta qualità sono stati anche riconosciuti e premiati con numerosi titoli onorari dall'azienda nel settore, comprese le imprese ad alta tecnologia,aziende leader nella zona ad alta tecnologia di Foshan nel 2020, aziende di gazzella nella zona nazionale ad alta tecnologia di Foshan nel 2019, aziende leader nelle industrie segmentate nella città di Foshan,I principali prodotti raccomandati nell'industria della lavorazione dell'alluminio nel distretto di Sanshui, Foshan City, eccellenti fornitori nel 2019, e i primi 20 marchi di attrezzature in alluminio cinesi, Foshan National High-tech Zone's 2020 Manufacturing Singles Champion Enterprise, specializzata in Fine,Speciale, e nuove piccole e medie imprese, piccole e medie imprese innovative nella provincia del Guangdong, ecc.L'eccellente qualità e servizio rendono "Anbang Equipment" esportato in più di 35 paesi e regioni del mondo, compresi gli Stati Uniti, l'Australia, la Nuova Zelanda, il Vietnam, la Malesia, l'Indonesia, lo Sri Lanka, gli Emirati Arabi Uniti, l'Arabia Saudita, il Qatar, il Kuwait, la Turchia, l'Egitto, l'Algeria, l'Angola, il Messico,Colombia, ecc.
