SUS Metal Spray Booth Verticale Powder Coating Line per profilo in lega di alluminio

SUS Metal Spray Booth Verticale Powder Coating Line Of Aluminium Alloy Profile

Centrale di alimentazione della polvere con pretrattamento in galleria di spruzzatura

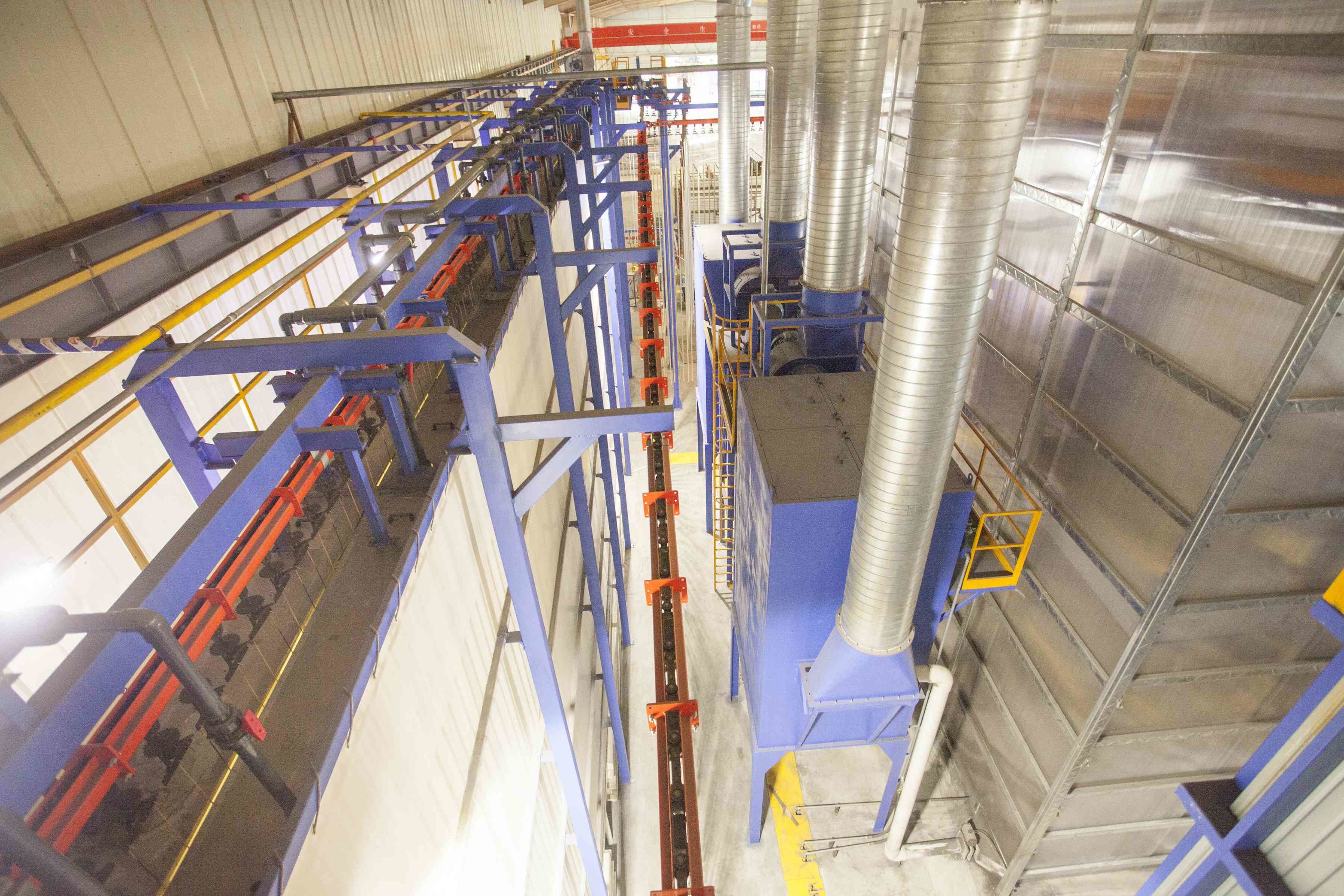

Linea verticale di rivestimento in polvere con le migliori attrezzature di trattamento superficiale
Questa proposta è destinata alla linea verticale di rivestimento in polvere di profili di alluminio

1. Dati di progettazione
A. Materiale di rivestimento: Profilo di alluminio
B. Descrizione tecnica: carico, pretrattamento, essiccaggio, rivestimento in polvere, curaggio, scarico.
C, specifiche del profilo di rivestimento:
a,dimensioni massime del profilo: 100 mm × 200 mm × L7000 mm
b,Peso massimo del profilo: 30 kg
c,Peso standard: 3,5 kg
d,Area di superficie standard del profilo: 400m2/T

2. Fornitura di energia
A,alimentazione elettrica
tensione monofase:220V+10%
Tensione trifase: 380V+10%
Frequenza: 50 Hz
Linea di gruppo di attrezzature e linea zero
B,gas naturale

3. aria compressa
A,pressione: 7,0 bar
B,Flusso di vapore massimo: 1,3 g/nm3
C,massimo contenuto di olio: 0,01 ppm
D,Flusso massimo dell'aria compressa: 8m3/min

4. acqua necessaria per l'industria
A,pressione: 3+0,2 bar
B,Flusso: 5 m3/h

5. polvere
A,caratteristica della polvere: LEL≥40g/Nm3

6. Capacità di produzione
Velocità della catena di trasporto: 1,2 m/min
Total di pezzi di rivestimento all'ora: 1200mm/minuto÷150mm/pcs×60minutes=480pcs/h
Peso totale all'ora: 480 pcs × 3,5 kg/pcs = 1,68 t/h
Capacità giornaliera: 1,68 t x 16 ore/giorno = 26,8 t/giorno
Capacità mensile: 26,8 tonnellate/giorno × 25 giorni/mese= 670 tonnellate/mese

Caratteristica:Linea di rivestimento in polvere verticale automatica per attrezzature di trattamento superficiale di profili di alluminio.Sconti di gas ed energia, risparmio di spazio.Alta qualità, alta produttività, rivestimento liscio e durevole.

Componente principale:Rivestimento in polvere Sistema di trasportatore sospeso,Sistema di carico e scarico,Pre-trattamento,Forno di asciugatura,Camera di rivestimento in polvere e sistema di riciclaggio,Forno di cura,Sistema di controllo elettrico,Pistole per rivestimento in polvereCentrale di approvvigionamento di polvere, compressore d'aria, sistema di macchine DI acqua e così via.

Processo di rivestimento in polvere ordinario:Scarico-lavaggio-pregrassaggio-degrassaggio-lavaggio-lavaggio-acqua pura-passivazione-lavaggio-pulizia-essiccazione-rivestimento in polvere-curaggio-scarico.

Le procedure operative per la spruzzatura verticale di polvere sono le seguenti:

1"Per la spruzzatura di profili in polvere, il pretrattamento è estremamente importante.che deve essere pulito mediante trattamento chimico prima della spruzzatura.

2Processo di pre-elaborazioneSkim ---[ 1,5-5 minuti ] ---lavato [0,5-1 minuto ]---lavato [0,5-1 minuto ]--- regolazione della superficie acida [1,5-5 minuti - --lavato [0,5-1 minuto ]---lavato [0,5].5-1 minuto ]--- affilare [00,5-2 minuti ]--- lavaggio [0,5-1 minuto ]-- lavaggio con acqua pura [1-- 2 minuti].

3"Scoppo di degraziazione: lo scopo del trattamento di degraziazione è quello di rimuovere la macchia di olio sulla superficie del profilo e di garantire la pulizia della superficie quando il profilo entra nel serbatoio di cromo.

4"Parametri del processo di degraziazione del serbatoio:Durante la produzione, analizzare la concentrazione del liquido del serbatoio di acidi liberi ogni due ore, regolare il liquido del serbatoio in base ai risultati dell'analisi,e pulire la superficie del liquido del serbatoio di volta in volta senza cambiare il liquido del serbatoio.

5"Scoppo di condizionamento acido della superficie:lo scopo principale del trattamento acido della superficie è quello di rimuovere ulteriormente l'olio dal profilo in modo che la superficie del profilo esponi una matrice fresca,in modo da facilitare la reazione di cromatura liscia.Analisare la concentrazione della soluzione di bagno ogni due ore e regolare in base ai risultati dell'analisi.il liquido del bagno non deve essere sostituito e può essere utilizzato per lungo tempo.

6"Uso del serbatoio di cromazione: è molto importante per il serbatoio di cromazione a spruzzo in alluminio.Risistenza alle intemperie dei profili spruzzati- analizzare l'anomalia del liquido di bagno ogni due ore e effettuare le correzioni in base ai risultati dell'analisi.e il liquido del bagno viene ricaricato di volta in volta.

7"I profili cromati entrano nel forno di asciugatura per l'asciugatura superficiale.

Domande frequenti

1Cosa possiamo offrire se siete interessati alla vostra attrezzatura?
A. Materiale/dimensioni (max)/peso (max) dei vostri pezzi.
B. Qual è la produzione attesa di questa attrezzatura (8 ore/giorno o 30 giorni/mese).
C. Lo spazio disponibile per l'officina in cui si prevede di collocare questo equipaggiamento (in LxWxH).
D. Quale combustibile preferisce utilizzare per il sistema di riscaldamento:elettrico, gas, GPL, diesel o altri.

2Come si installa l' attrezzatura dopo aver acquistato l' attrezzatura?
R. Forniremo documenti di installazione, disegni di assemblaggio 3D o video di installazione per guidare il lavoro di installazione.
B. Il nostro ingegnere guiderà l'installazione e il debug dell'apparecchiatura in linea.
C. Possiamo organizzare per la vostra fabbrica degli installatori che, se necessario, guideranno i lavori di installazione.
D. Dopo il debug, fornirà una formazione completa e monitorerà regolarmente l'utilizzo dell'apparecchiatura.

3Come funziona il servizio post-vendita della vostra azienda?
A. Garanzia di 1 anno per le parti, le parti comprendono principalmente ventilatori, bruciatori, componenti elettrici dell'armadietto di controllo, struttura metallica, pannelli murali ecc., tranne nel caso di danni causati dall'uomo.
B. Finché utilizzi la nostra attrezzatura, il nostro supporto tecnico sarà sempre online

Spero che la nostra calda compagnia possa incontrarvi amichevolmente e portarvi un'esperienza diversa.
