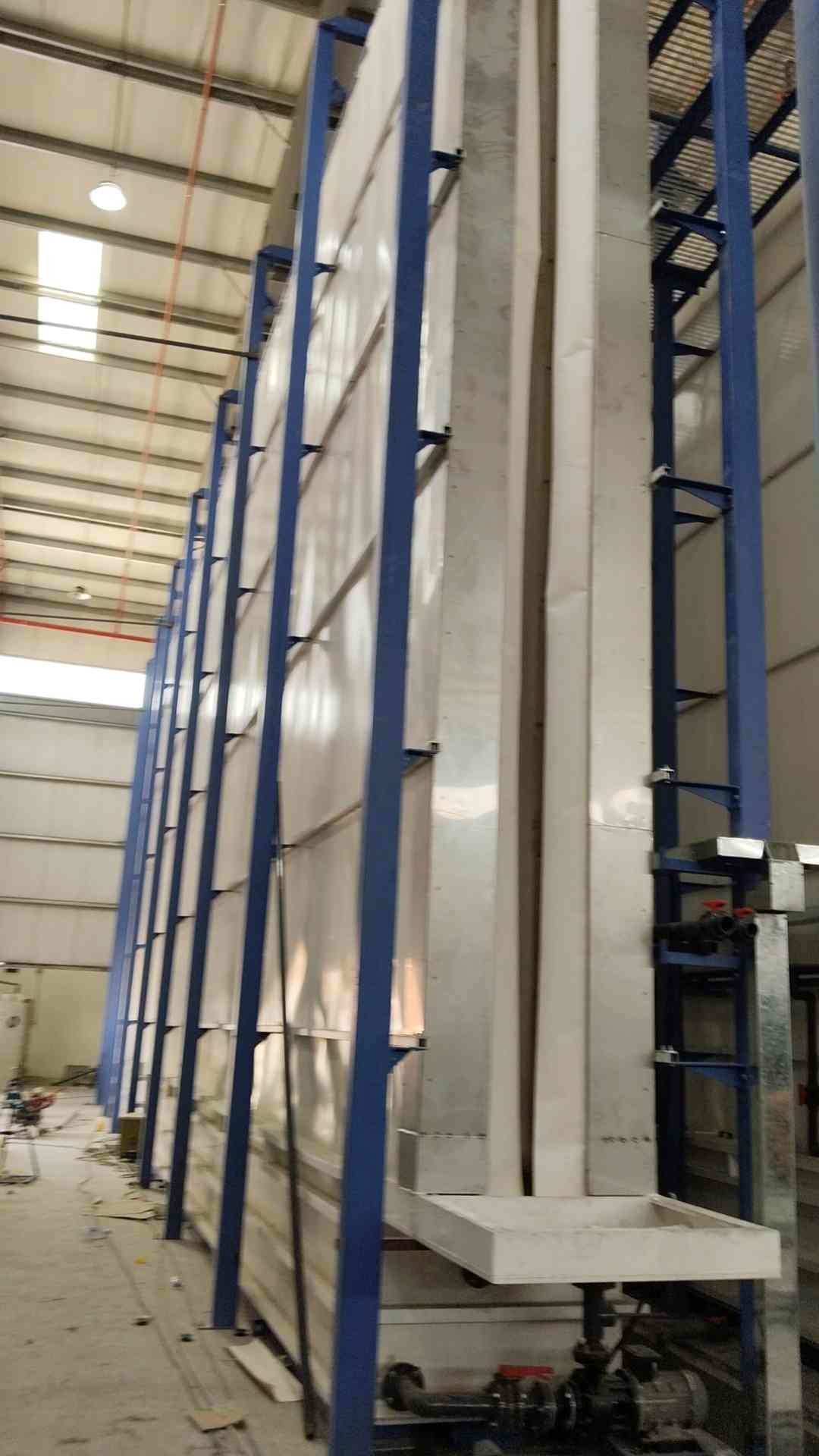

Turchia Sistema di riscaldamento a GPL attrezzature di trattamento superficiale Profili di alluminio Schema linea di rivestimento verticale in polvere

Turchia Sistema di riscaldamento a GPL attrezzature di trattamento superficiale Profili di alluminio Schema linea di rivestimento verticale in polvere

Questa proposta è destinata alle linee verticali di rivestimento in polvere di profili di alluminio

1Dati di progettazione

1) Materiale di rivestimento: Profilo di alluminio

2) Descrizione tecnica:carico, pretrattamento,essiccazione, rivestimento in polvere, curaggio,scarico.

3) specifiche del profilo di rivestimento:

4) Dimensione massima del profilo: 100 mm × 200 mm × L7000 mm

5) Peso massimo del profilo: 30 kg

6) Peso standard: 3,5 kg

7) Superficie standard del profilo: 400 m²/T

2"Fornitura di energia"
1) Fornitura di alimentazione

2) Voltaggio monofase: 220V+10%

3) Tensione trifase: 380V+10%

4) Frequenza: 50 Hz

5) Linea di gruppo di attrezzature e linea zero

6) Gas naturale

3Aria compressa

1) Pressione: 7,0 bar

2) Flusso di vapore massimo: 1,3 g/nm³

3) Contenuto massimo di olio: 0,01 ppm

4) Flusso massimo dell'aria compressa: 8 m³/min

4"Acqua necessaria per l'industria"

1) Pressione: 3+0.2bar

2) Flusso: 5 m³/h

5, polvere

1) Caratteristica della polvere:LEL≥40g/Nm³

6Capacità di produzione

1) Velocità della catena di trasporto: 1,2 m/minuto

2) Total di pezzi di rivestimento all'ora: 1200 mm/minuto÷150 mm/pcs×60minuti=480 pcs/h

3) Peso totale all'ora: 480 pezzi × 3,5 kg/pcs = 1,68 tonnellate/ora

4) Capacità giornaliera: 1,68 t x 16 ore/giorno = 26,8 t/giorno

5) Capacità mensile: 26,8 tonnellate/giorno × 25 giorni/mese = 670 tonnellate/mese

Caratteristica:
1"Linea di rivestimento in polvere verticale automatica per attrezzature di trattamento superficiale di profili di alluminio. Risparmio di gas ed energia, risparmio di spazio.

Alta qualità, alta produttività, rivestimento liscio e resistente.

2"Componente principale":Rivestimento in polvere Sistema di trasportatore sospeso,Sistema di carico e scarico,Pre-trattamento,Forno di essiccazione,Polvere

Camera di rivestimento e sistema di riciclaggio,forno di curaggio,sistema di controllo elettrico,pistole per rivestimento di polvere,centro di approvvigionamento di polvere,compressore d'aria,

DI sistema macchina acqua e così via.

3"Processo di rivestimento in polvere ordinario:Scarico-lavaggio-pregrassaggio-degrassaggio-lavaggio-lavaggio-puro"

Acqua-passivazione-lavaggio-puro-essiccazione-rivestimento in polvere-curaggio-scarico.


Le procedure operative per la spruzzatura verticale di polvere sono le seguenti:

1Per la spruzzatura di profili in polvere, il pretrattamento è estremamente importante.che deve essere pulito mediante trattamento chimico prima della spruzzatura.

2, Processo di pre-elaborazioneSkim ---[ 1,5-5 minuti ] ---lavato [0,5-1 minuto ]---lavato [0,5-1 minuto ]--- regolazione della superficie acida [1,5-5 minuti - --lavato [0,5-1 minuto ]---lavato [0,5].5-1 minuto ]--- affilare [00,5-2 minuti ]--- lavaggio [0,5-1 minuto ]-- lavaggio con acqua pura [1-- 2 minuti].

3, Scopo di degrassa:Lo scopo del trattamento di degrassa è quello di rimuovere la macchia di olio sulla superficie del profilo e di garantire la pulizia della superficie quando il profilo entra nel serbatoio di cromo.

4, Parametri del processo di degressione del serbatoio:Durante la produzione, analizzare la concentrazione del liquido del serbatoio di acidi liberi ogni due ore, regolare il liquido del serbatoio in base ai risultati dell'analisi,e pulire la superficie del liquido del serbatoio di volta in volta senza cambiare il liquido del serbatoio.

5, Acid Surface Conditioning Purpose:Lo scopo principale del trattamento superficiale acido è quello di rimuovere ulteriormente l'olio dal profilo in modo che la superficie del profilo esponi una matrice fresca,in modo da facilitare la reazione di cromatura liscia.Analisare la concentrazione della soluzione di bagno ogni due ore e regolare in base ai risultati dell'analisi.il liquido del bagno non deve essere sostituito e può essere utilizzato per lungo tempo.

6La superficie del profilo cromato formerà un rivestimento di conversione chimica di colore giallo chiaro.Risistenza alle intemperie dei profili spruzzati- analizzare l'anomalia del liquido di bagno ogni due ore e effettuare le correzioni in base ai risultati dell'analisi.e il liquido del bagno viene ricaricato di volta in volta.

7, i profili cromati vengono introdotti nel forno di asciugatura per l'asciugatura superficiale. La temperatura di asciugatura deve essere compresa tra 80 e 90 gradi e non deve superare i 95 gradi,Altrimenti la qualità dell'adesione tra il rivestimento e i profili sarà compromessa..

8, I profili essiccati entrano nella cabina di spruzzatura ad una velocità di catena di 1 ̊2,5 / m per la spruzzatura ((La velocità della catena è regolabile in base alle esigenze del cliente).

9, attraverso la pressione dell'aria pulita e filtrata [7-8 kg), la polvere viene spruzzata uniformemente sui pezzi di lavoro con la pistola elettrostatica;la tensione elettrostatica di 45-90kw e il corrispondente sistema di alimentazione della polvere e parametri per garantire che il rivestimento raggiunga il set dopo i requisiti del processo, il processo di spruzzatura è completato.

10, dopo la spruzzatura, inserire il forno di raffreddamento per la raffreddatura di livellamento. La temperatura di raffreddamento è compresa tra [195-215 gradi], e il tempo di raffreddamento dovrebbe essere compreso tra [15-25 minuti].

11, i profili che sono stati curati e rilasciati sono riscaldati nel loro insieme. Non toccare la superficie dei profili a mani nude. Dopo il raffreddamento, possono essere rimossi dallo scaffale.Dopo aver tolto lo scaffale, controllare i prodotti spruzzati. la superficie deve essere liscia e il rivestimento uniforme. segni, buccia d'arancia e altri fenomeni,e poi può essere confezionato dopo aver superato l'ispezione di qualità professionale.
